Schallschutz für Pumpenprüfstand

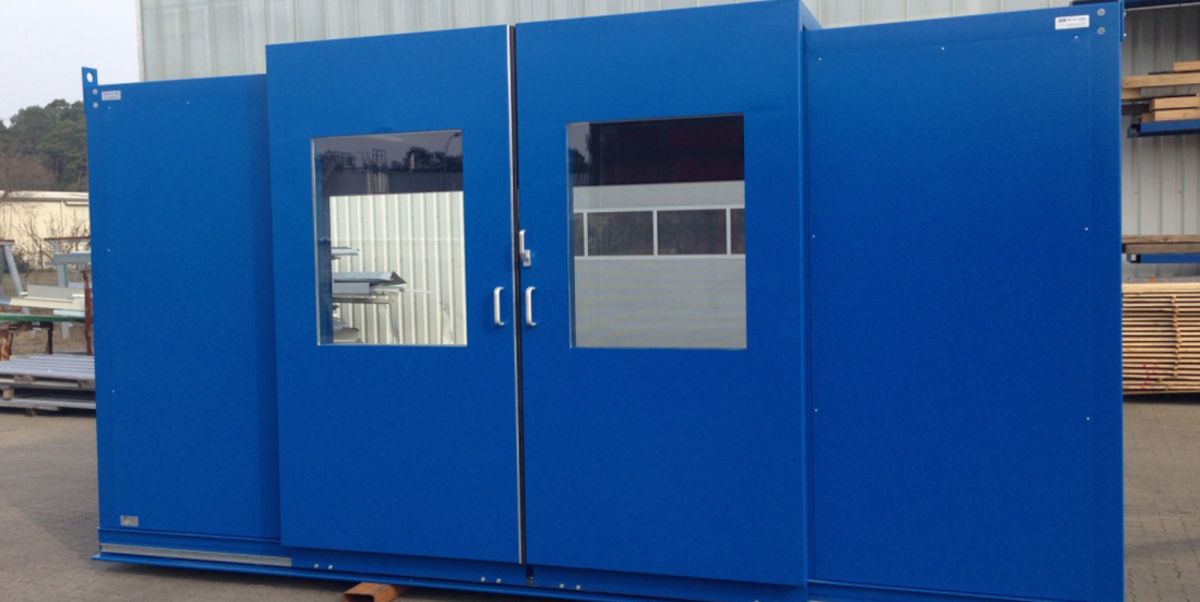

Für einen Kunden im süddeutschen Raum, konzipierte die Firma Metal-Con. eine individuelle Schallschutz-Lösung für einen Pumpenprüfstand mit den Abmessungen 3000 x 1740 x 2580 mm. Die Besonderheit an dieser Schallschutzkabine ist das hohe Maß an Zugänglichkeit, das durch eine Winkelschiebetür in Schallschutzausführung mit Endlagendämpfung erreicht wird.
Zum Ausstattungsumfang gehörte auch eine Leckage-Stahlwanne, die durch die Firma Metal-Con auf Dichtheit geprüft wurde, mit begehbarem Gitterrost .
Sämtliche Konstruktionen wurden Baubegleitend und in Abstimmung mit den Anlagenkonstrukteuren durchgeführt.
Weitere Kabinen mit ähnliche Ausführung folgten nach Fertigstellung und Installation der ersten Kabine.

Ausführung des Prüfstandes:
– Schallschutzkabine für Pumpenprüfstand Redunoise®RK83A

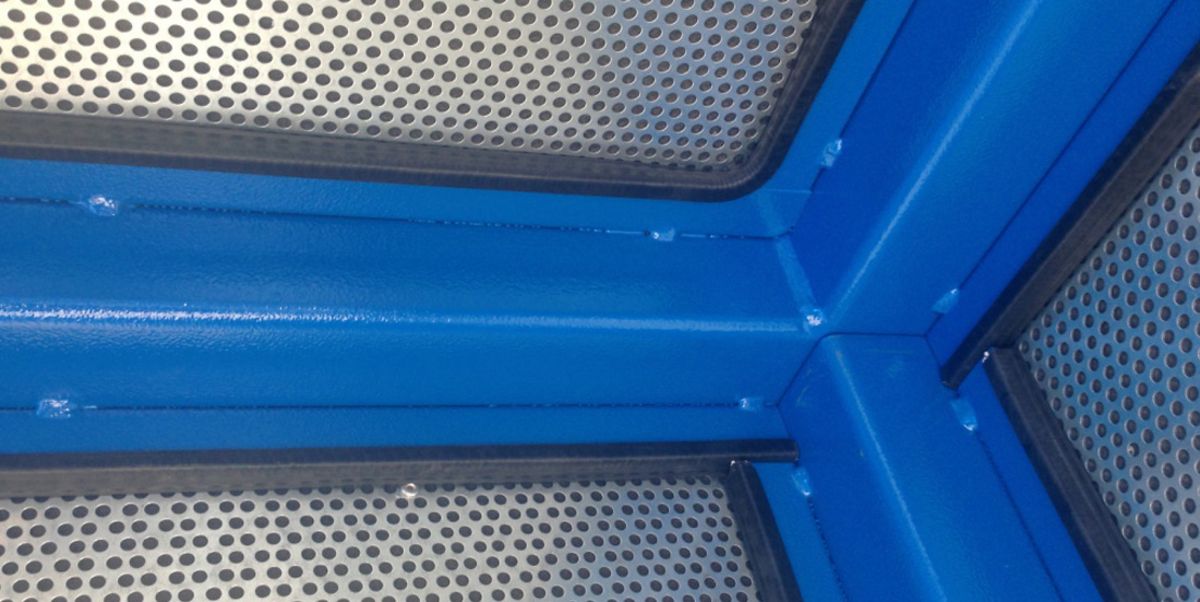

– Innenwand in schallabsorbierender Ausführung

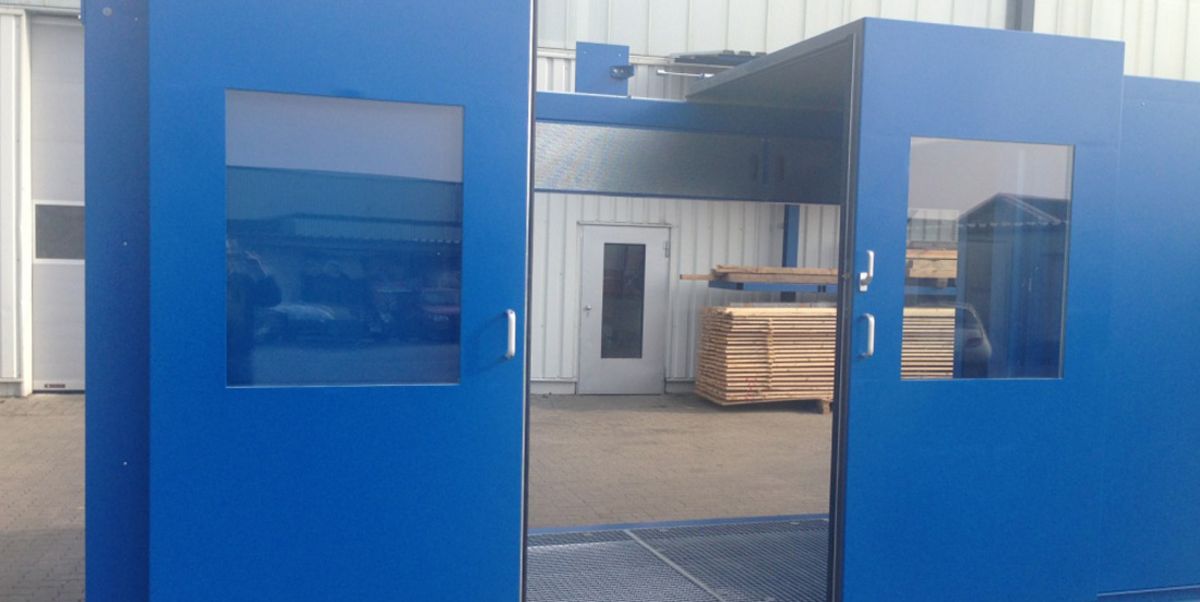

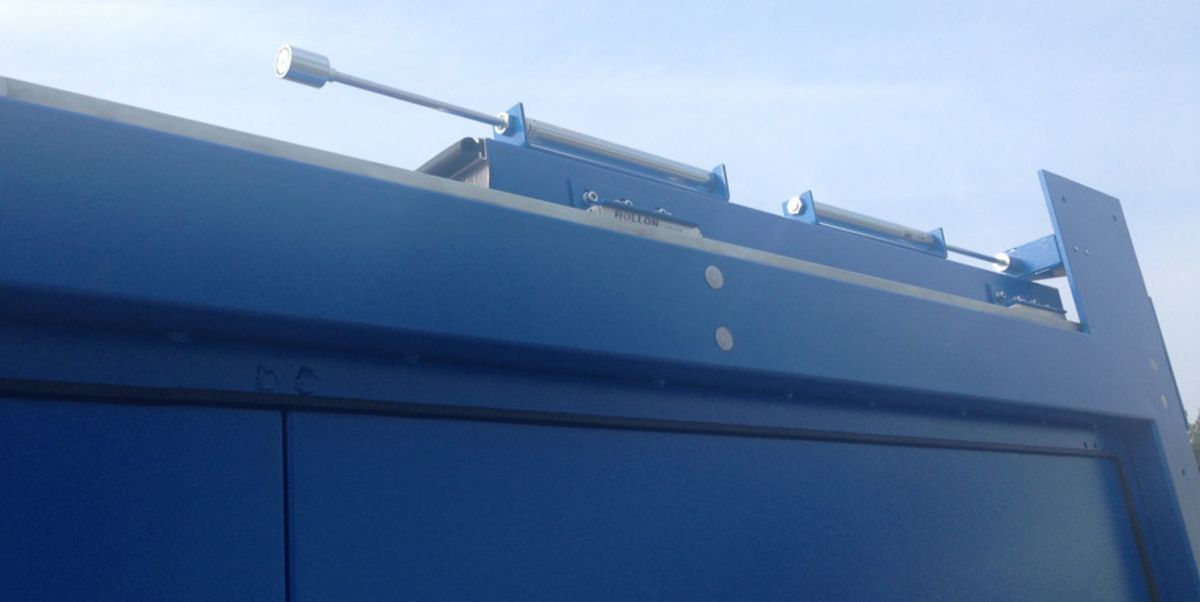

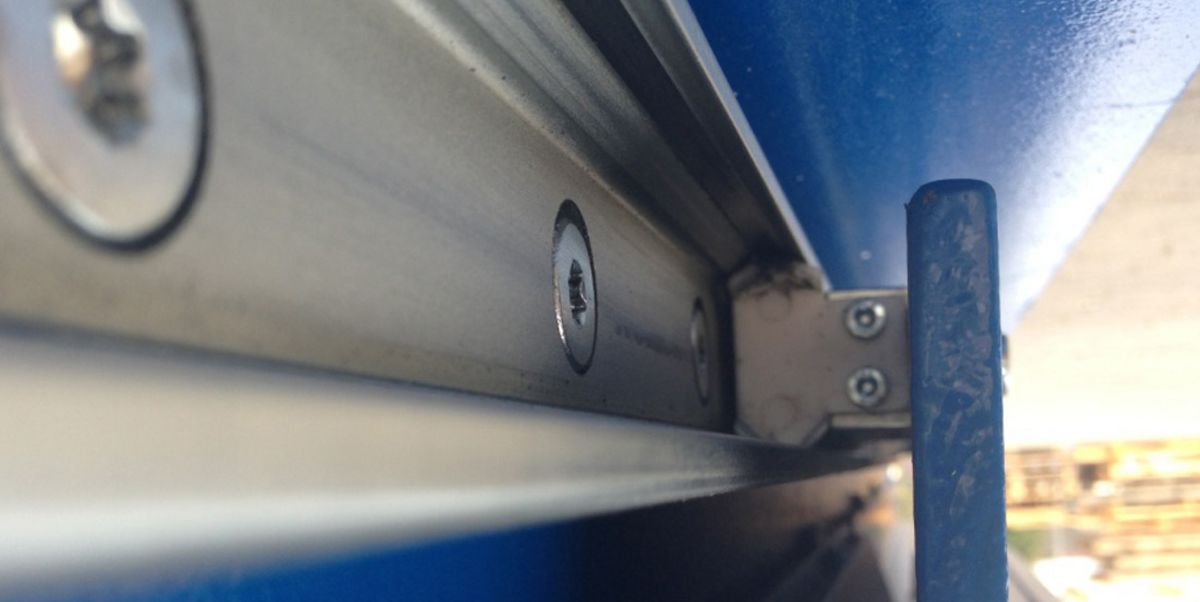

– Winkelschiebetür mit Endlagendämpfung

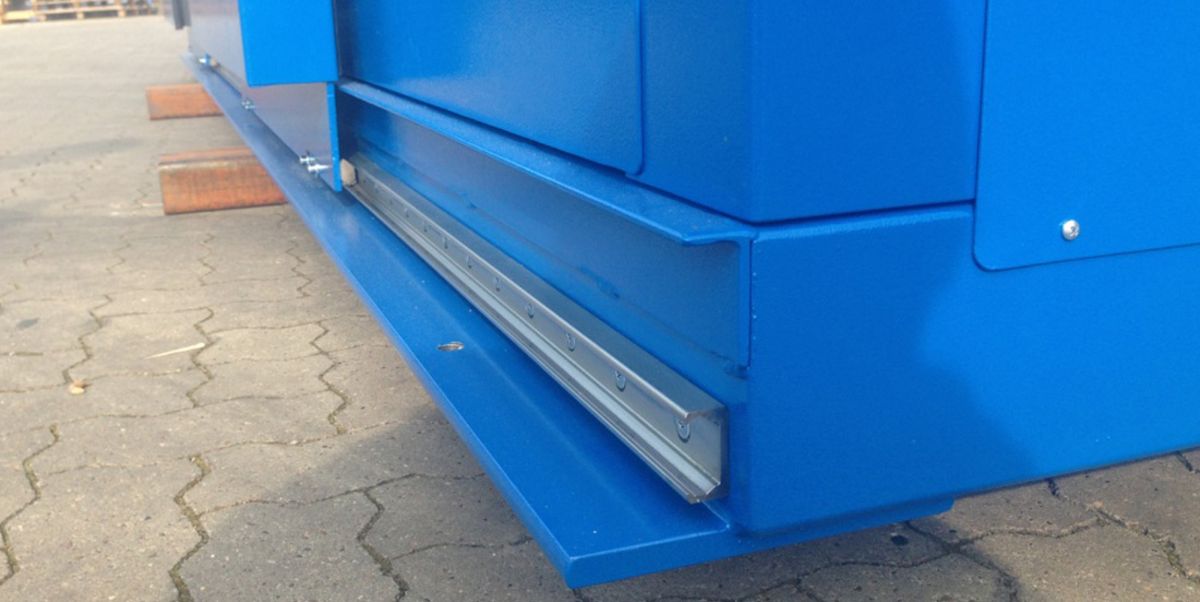

– Grundrahmen mit Leckagewanne und begehbarem Gitterrost als Standfläche. Ausgelegt auf eine Belastung bis max. 2500 kg/m² inkl. Dichtheitsprüfung der Stahlwanne
– 2 Stück Wannenleuchten im Innenraum der Kabine, einschl. Wechselschalter
– Außenwand + Stahlkonstruktion in Pulvereinbrennlackierung nach Wunsch des Auftraggebers

Die akustische Wirkung dieser Maßnahme ist > 35 dB
