Schallschutz für Kompressor

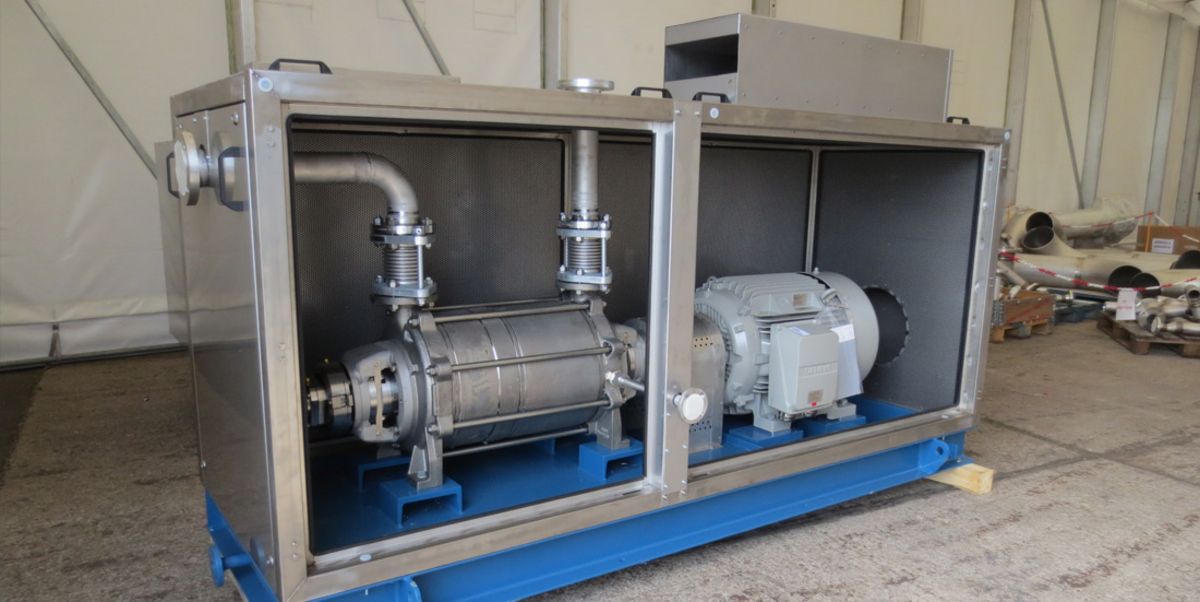

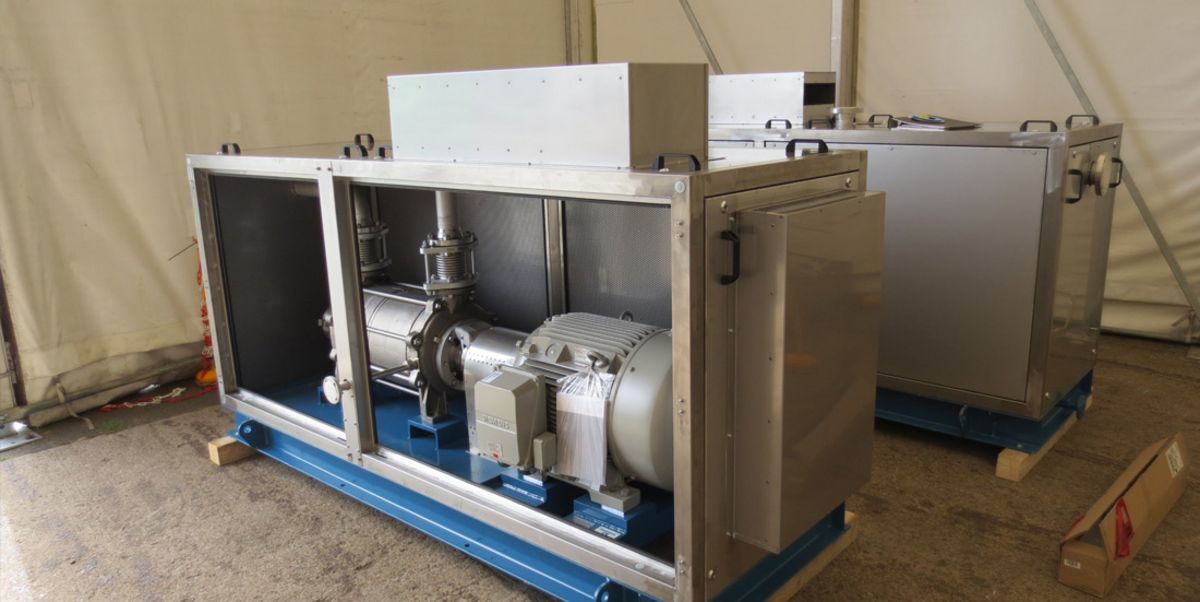

Für einen Kunden realisierte die Firma Metal-Con 2 Stück Schallschutzhauben für Kompressoren mit den Abmessungen 2880 x 1000 x 1200 mm.
Die Schallschutzhauben bestehen aus einer verzinkten Rohrrahmenkonstruktion, die zur Aufnahme der einzelnen Schallschutzkassetten dient. Die vorhandene Rahmenkonstruktion dient jeweils als Standfläche für die Schallschutzhaube. Die Befestigung der Schallschutzkassetten an der Rahmenkonstruktion erfolgt mit Drehverschlüssen, so dass eine De- und Remontierbarkeit für Wartungsarbeiten jederzeit problemlos möglich ist.

Ausführung des Prüfstandes:

• Schallschutzkabine für Pumpenprüfstand Redunoise®RK53A

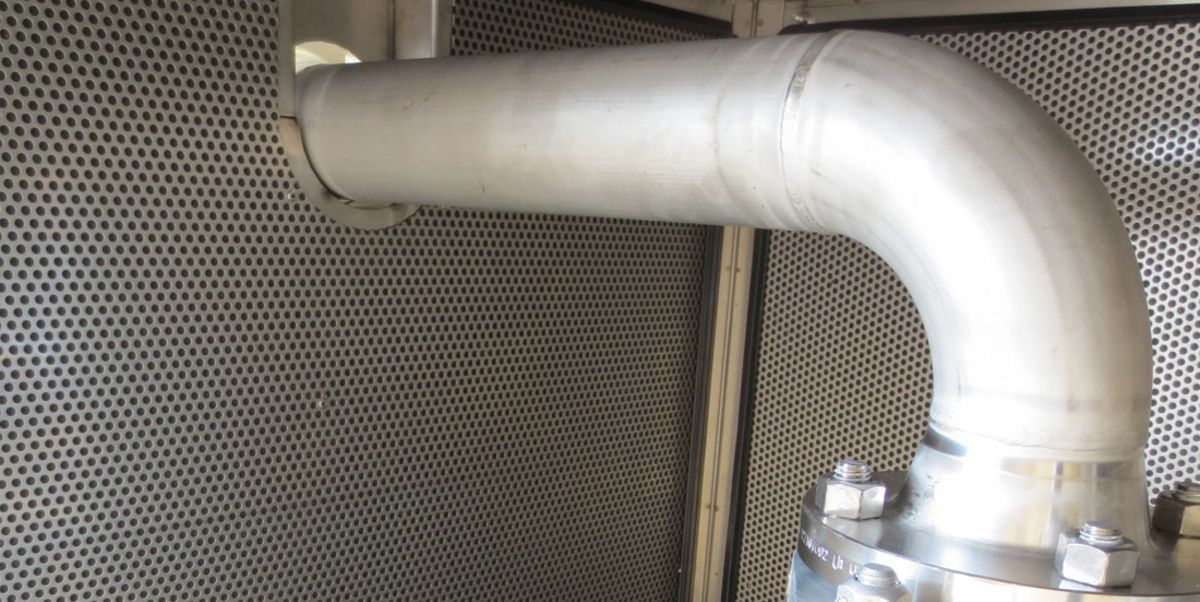

• Innenwand in schallabsorbierender Ausführung
• Winkelschiebetür mit Endlagendämpfung
• 3 Stück Ausschnitt für Versorgungsleitungen
• 1 Stück Ausschnitt für Anschlusskabel, Durchmesser 80 mm
• 1 Stück schallgedämmte Öffnung für den Motor, mit einem verzinkten Rohrstutzen, Durchmesser ca. 350 mm
• 1 Stück Öffnung für die Abluft mit Schalldämpfer, Abmessungen: 800 x 300 x 300 mm (L x B x H)
• 2 Stück Schallschutz Wartungstüren Türblattaufbau entsprechend der Schallschutzkassetten
• Verzinkte Außen- und Innenwand

Die akustische Wirkung dieser Maßnahme ist > 32 dB
