Schallschutzeinhausung für Hochgeschwindigkeits-Stanzanlage

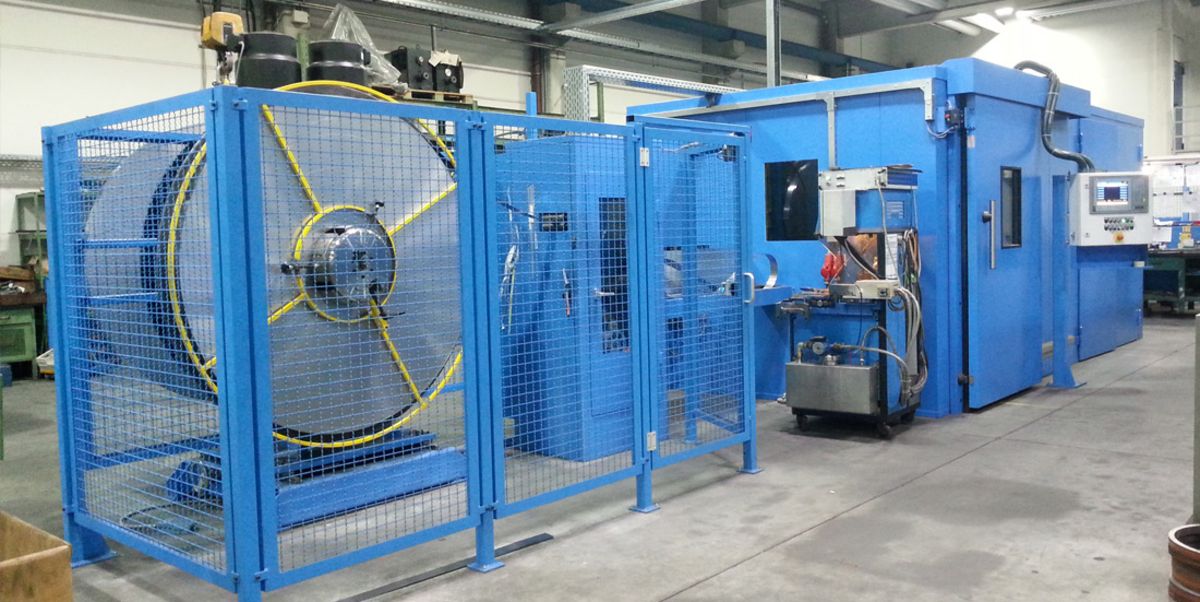

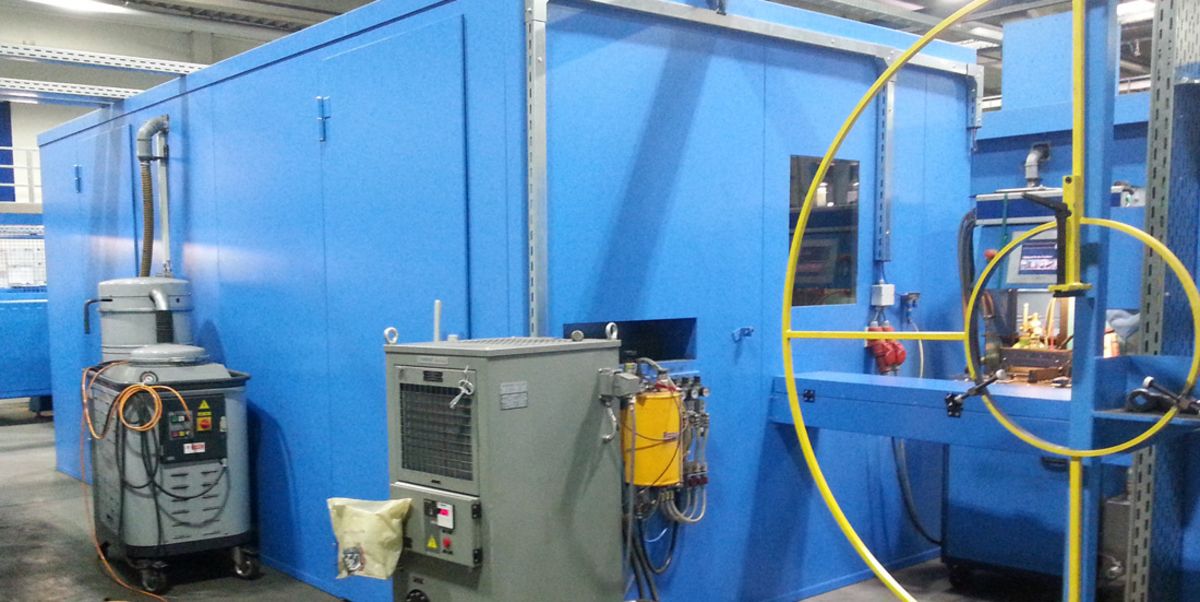

Für eine Hochgeschwindikeits-Stanzanlage wurde von Metal-Con eine individuelle Schallschutz Lösung mit einer Gesamtfläche ca. 63 m² konzipiert und gebaut.
Dabei wurde das Schalldämm-Maß der Kabine, gemessen nach DIN 52210,Rw = 42 dB vom Kunden vorgegeben.
Die Ausführung der Schallschutzkabine erfolgt mit unseren selbsttragenden Stahl-Elementen mit einem 2 Schaligen mit einer zusätzlichen 3,0 mm dicken Blech-Entdröhnung zur Verminderung der Körperschallabstrahlung diese Maßnahme bringt in der Praxis eine wesentliche Verbesserung der Luftschalldämmung.

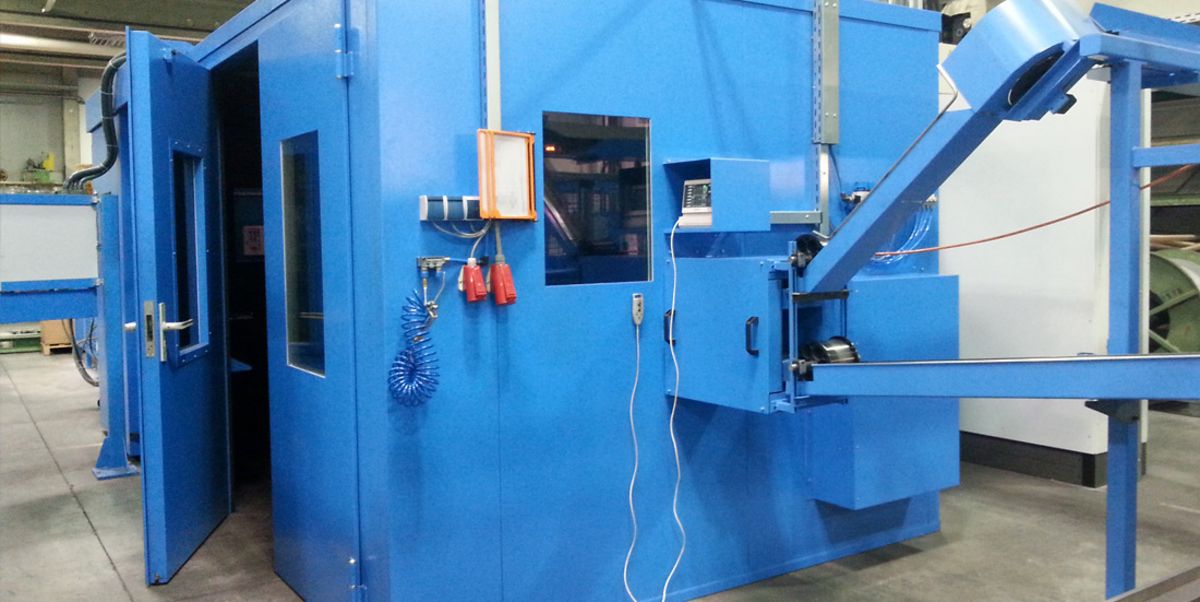

Der Bandeinlauf ist Tunnelförmig ausgeführt, der obere Teil kann bei einem auftretenden Fehler manuell aufgeklappt werden. Der Bandauslauf ist ebenfalls Tunnelförmig ausgeführt.

Ausführung der Kabine:

• Modulhaus-System Redunoise®MH84EA
• Innenwand in akustischer Ausführung
• Dach frei gespannt über 6900 mm incl. Kranbahn mit 1 Tonne Hakenlast

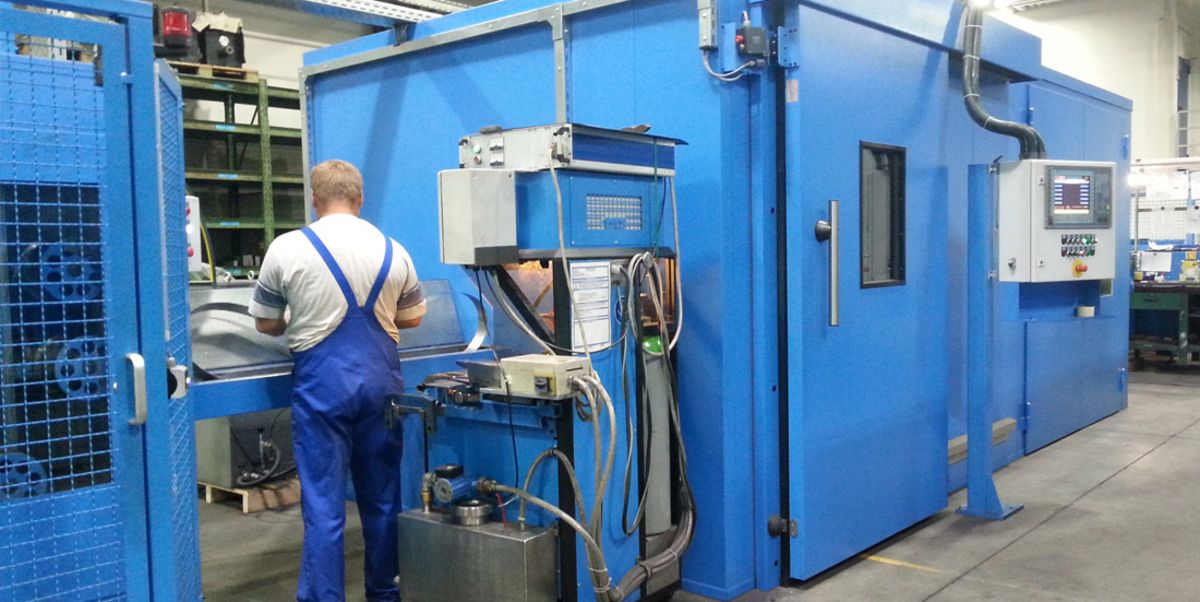

• 1 Stück Schiebetüre in den Abmessungen 1150 x 2400 mm,

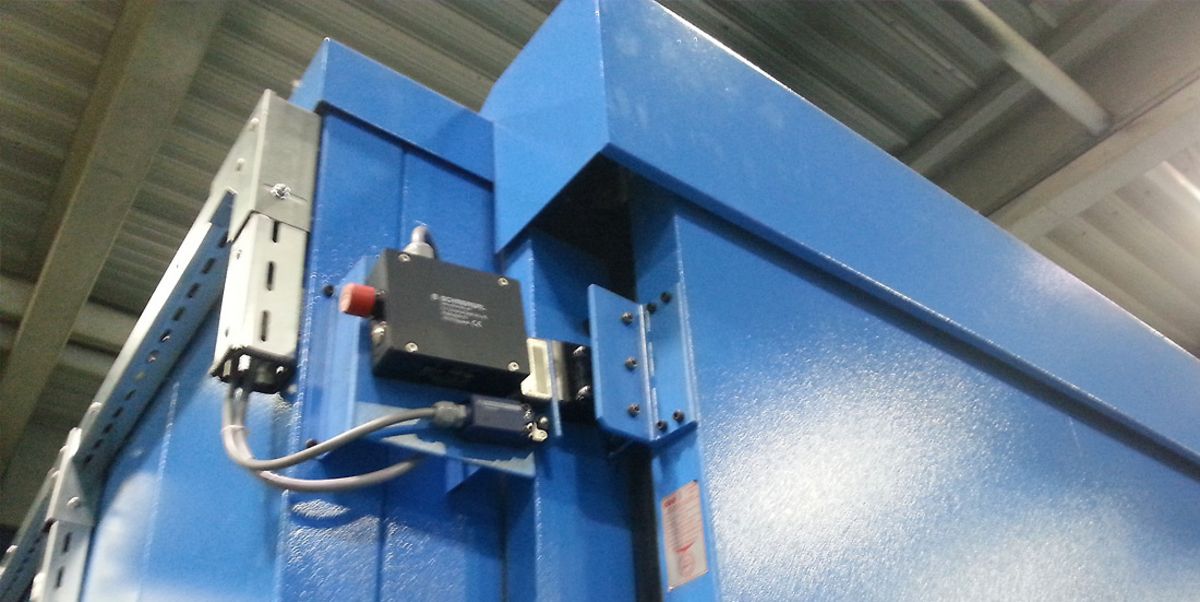

• incl. Sichtfenster aus Schallschutzverglasung und elektrischer Absicherung
• 1 Stück doppelflüglige Drehtür in den Abmessungen 2200 x 2400 mm,
• incl. Sichtfenster
• 2 Stück Wartungstüren in den Abmessungen 1000 x 2400 mm, incl. unterem Querriegel, der entfernt werden kann
• 2 Stück Öffnungen zur Zwangsbelüftung, incl. Schallhutzen und Ventilator HQD355/2 mit einer Luftleistung ca. 5600 m³/h freiblasend
• 2 Stück Sichtfenster aus Schallisolierglas in den Abmessungen 500 x 650 mm

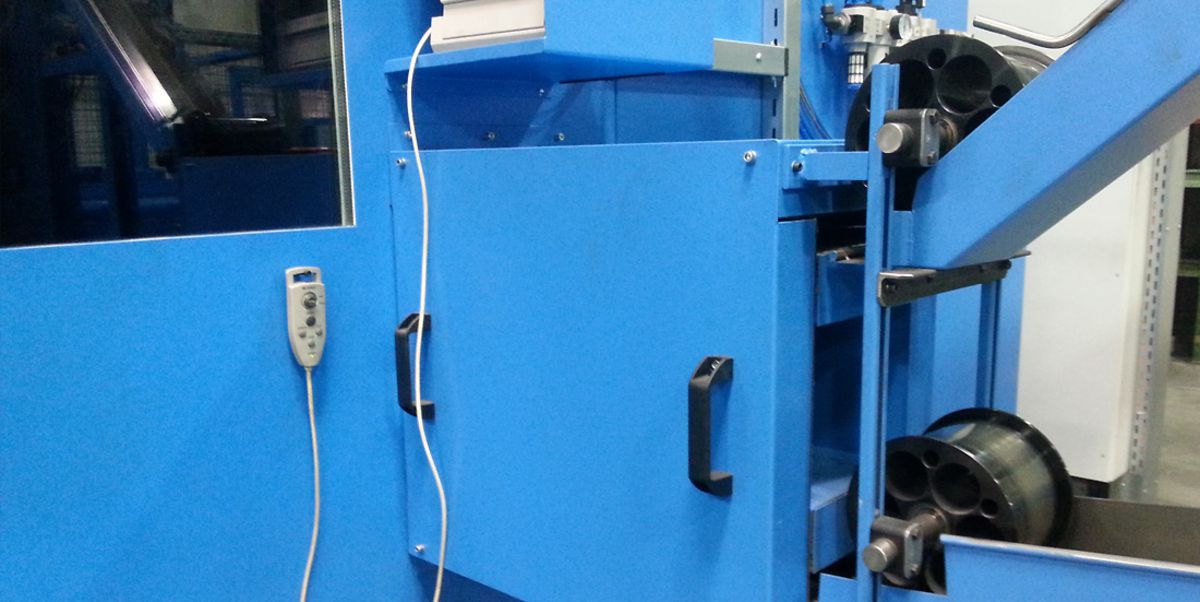

• 1 Stück Bandeinlauf nach Zeichnung mit Klappe

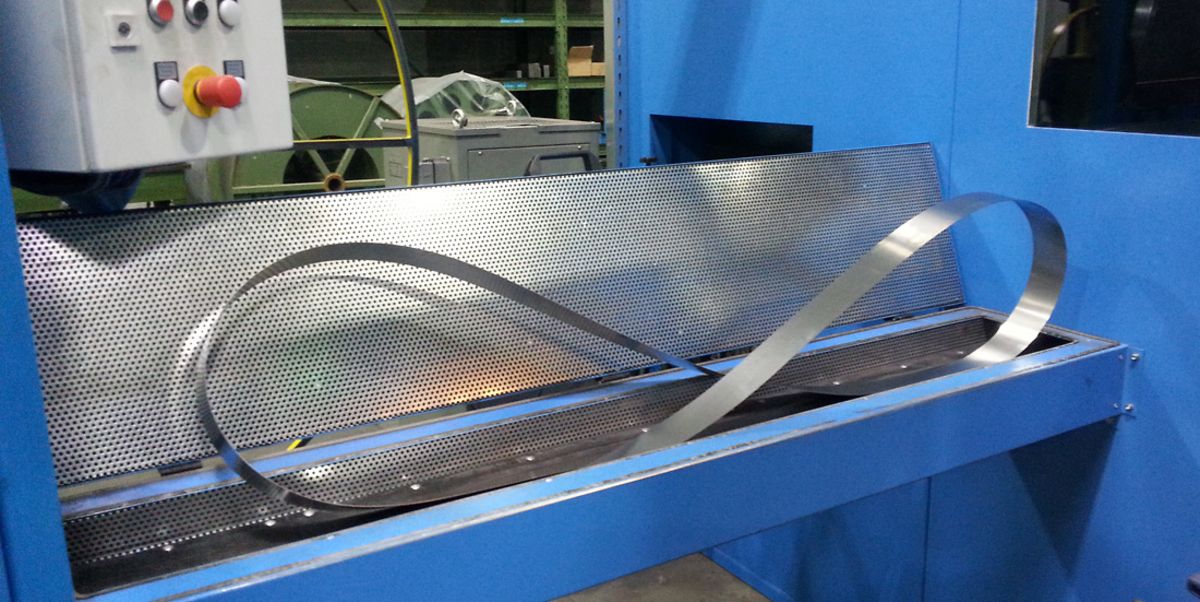

• 1 Stück Bandauslauf nach Zeichnung
• Außenwand Pulvereinbrennlackierung nach Kundenwunsch in RAL 5012
• Schallschutztür im System Redunoise®MH83 mit Sichtfenster und Keiltreiberverriegelung im Frontbereich

Die akustische Wirkung dieser Maßnahme ist > 42 dB
